Обмер коммерческого помещения: что зафиксировать до планировки

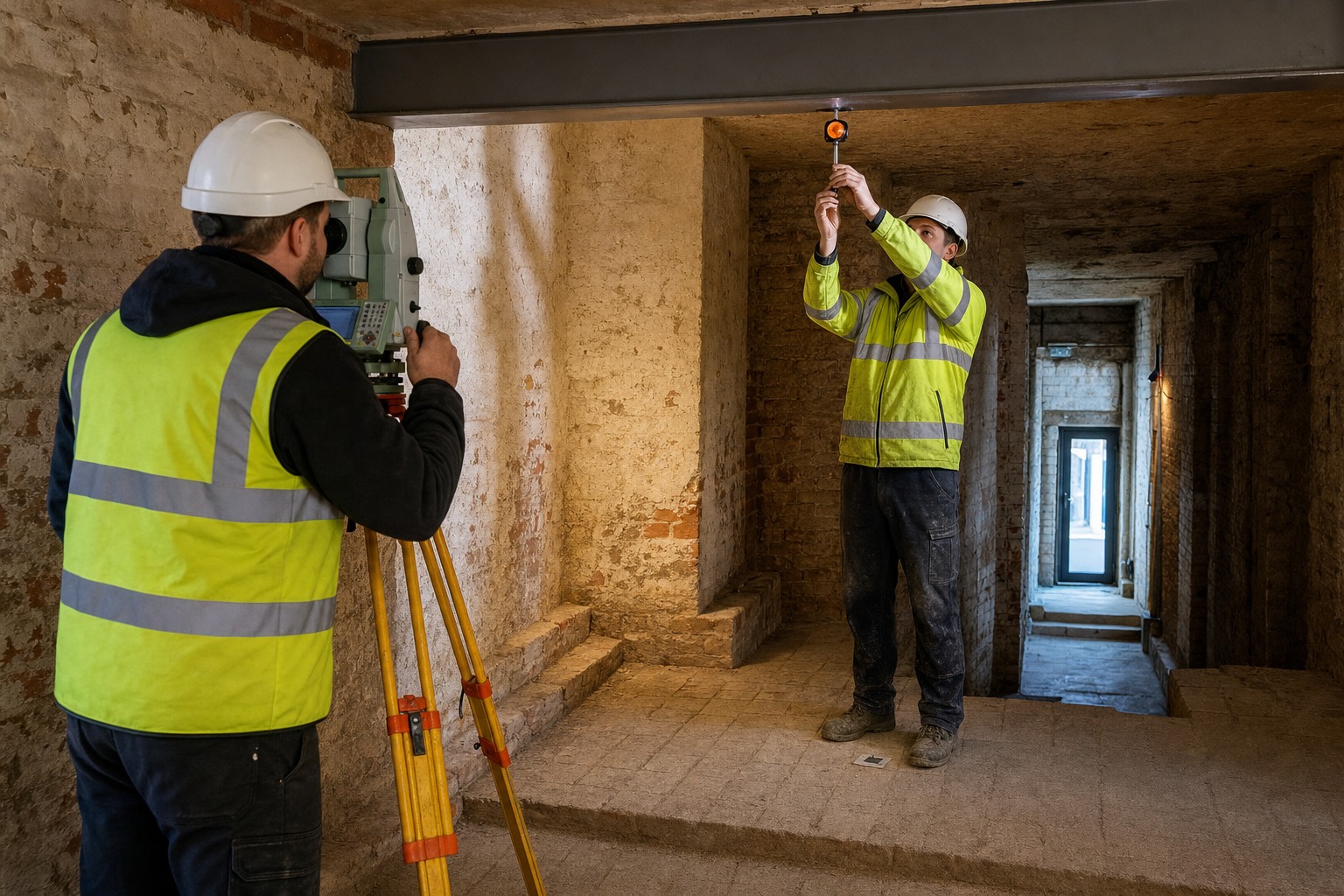

Обмер создаёт рабочую модель существующего объекта. Чем точнее связаны размеры, инженерные точки и фотографии, тем меньше решений в проекте строится на догадках и тем раньше становятся видны ограничения помещения.
Хороший обмер — это не только длины стен. Для рабочей планировки нужны высоты, проёмы, колонны, перепады, доступные инженерные точки, ограничения доступа и связанный с планом фотопротокол. В статье — полевой чек-лист.
Короткий ответ
В обмер коммерческого помещения должны войти геометрия и диагонали, высоты и перепады, все проёмы и конструктивные элементы, видимые инженерные точки и оборудование, отметки пола и потолка, зоны с ограниченным доступом и последовательный фотопротокол. Состав и требуемую точность задают будущие решения проекта.
Для первичного сравнения объектов иногда достаточно достоверного плана и контрольного осмотра. Для проектирования этого обычно мало: нужна согласованная исходная основа, где любой размер можно соотнести с конкретным местом, фотографией и способом измерения. Скрытые конструкции и инженерные параметры обмер не раскрывает — для них нужны обследование, документы или вскрытия по отдельному заданию.
Почему исходного плана может быть недостаточно
План БТИ, маркетинговая схема и чертёж собственника создавались для разных задач. Они могут не показывать отделку, локальные короба, фактические высоты, новые перегородки, оборудование, ниши и смещения проёмов. Это не делает документ бесполезным: он остаётся важным источником для сверки, но не автоматически становится обмерной основой проекта.
- сверьте адрес, этаж, контур и ориентацию объекта;
- отметьте, какие элементы подтверждены документом, а какие видны только на месте;
- не исправляйте расхождения молча — вынесите их в отдельный журнал;
- не переносите площадь из объявления в рабочий расчёт без понимания метода измерения;
- уточните, какие зоны недоступны и требуют повторного визита.
Сначала определите назначение обмера
| Задача | Достаточный результат | Что не следует обещать |
|---|---|---|
| Предварительный отбор | Контур, ключевые размеры, входы, высоты, колонны и очевидные ограничения | Готовность основы для рабочей документации |
| Тестовая планировка | Достоверная геометрия зон, проёмов, конструкций и значимых инженерных точек | Полное знание скрытых сетей и конструкций |
| Дизайн-проект | Согласованный обмерный план, разрезы, высоты, инженерная фиксация и фотопротокол | Инженерное обследование вместо профильного специалиста |
| Сложный или деформированный объект | Специализированная съёмка или обследование по отдельному заданию | Точность, которую не обеспечивает выбранный метод |
До выезда зафиксируйте формат результата, систему обозначений, единицы, допуски и перечень труднодоступных зон. Профессиональные стандарты измерений исходят из назначения данных: точность должна быть достаточной для решения, а метод и ограничения — документированы.
Полевой чек-лист обмера
Этот шаблон можно открыть на телефоне перед выездом. Он не заменяет рабочее задание специалисту, но помогает проверить полноту фиксации до того, как помещение закроют или передадут строителям.
| Блок | Что снять | Контроль |
|---|---|---|
| Контур | Длины стен, диагонали, углы, ниши, выступы и толщина доступных конструкций | Замыкается ли геометрия; есть ли контрольные размеры |
| Вертикали | Чистые и конструктивные высоты, балки, перепады, потолочное пространство | В каких точках снята каждая отметка |
| Проёмы | Ширина, высота, положение, направление открывания, пороги и откосы | Привязка к двум устойчивым ориентирам |
| Конструкции | Колонны, пилоны, шахты, лестницы, швы и видимые деформации | Что измерено, а что требует обследования |
| Инженерия | Щиты, стояки, выводы, решётки, приборы, трассы и доступ к обслуживанию | Фото, марка точки и источник сведений |
| Фасад и вход | Витрины, двери, ступени, уклоны, козырьки, места вывески и внешних блоков | Связь с внутренним планом и правилами здания |
| Ограничения | Закрытые зоны, мебель, арендаторы, действующее оборудование, недоступные потолки | Список повторного визита или запроса |
| Завершение | Общий обход по часовой стрелке и сверка листов с фотографиями | Нет ли участка без размера или визуального подтверждения |
Если элемент влияет на планировку, монтаж или стоимость, он должен иметь координату на плане, понятную подпись и визуальное подтверждение — либо честный статус «не обследовано».
Фотопротокол, который можно читать без памяти о выезде
Сотня случайных кадров хуже последовательного протокола. Начните с общих видов по часовой стрелке, затем снимайте каждый участок и деталь в одной логике. Номер фотографии или группы фотографий должен стоять на схеме.
- Сделайте стартовый кадр с номером помещения, датой и ориентиром входа.
- Снимите общие виды из углов так, чтобы соседние кадры перекрывались.
- Дайте каждому инженерному узлу метку: например, E-01 для электрической точки и V-01 для вентиляции.
- Снимайте деталь вместе с окружением, а затем крупно — иначе её трудно найти на плане.
- Отдельно фиксируйте дефекты, следы протечек, трещины и недоступные зоны без попытки поставить диагноз по фотографии.
- Перед уходом проверьте соответствие номеров на схеме и в папке фотографий.
Полезная структура имени файла: дата — объект — зона — номер точки — направление кадра. Она переживает передачу проекта другому участнику и снижает зависимость от личной памяти автора обмера.
Контроль качества до начала планировки
Камеральная проверка проводится до того, как команда начинает расставлять мебель. Сведите геометрию, проверьте замыкание контуров, сравните общие размеры с исходными документами и составьте список расхождений. Ни одно расхождение не стоит «размазывать» по соседним стенам ради красивого чертежа.
- все помещения и уровни имеют понятные обозначения;
- размерные цепочки читаются и имеют контроль;
- проёмы и высоты привязаны к устойчивым ориентирам;
- инженерные точки различают наблюдение, документ и предположение;
- фотографии связаны с планом;
- закрытые и необследованные зоны перечислены отдельно;
- дата и метод съёмки указаны в комплекте.
Полевой лист обмера и фотопротокол
Печатные страницы для размеров, высот, проёмов, инженерных точек и нумерации фотографий.
- готово для печати или заметок на планшете
- проверки собраны в последовательный маршрут
- поля для решения, источника и комментария
Телефон не нужен. Открытие материала не означает согласия на звонок.
Что обмер не подтверждает
Обмер фиксирует доступное наблюдению состояние на конкретную дату. Он не подтверждает несущую способность, состав скрытых конструкций, работоспособность инженерных систем, законность изменений или соответствие будущей деятельности обязательным требованиям. Для этих выводов нужны документы и профильные обследования.
Размер снят и имеет контроль
Можно использовать в пределах назначенной точности и указанного метода.
Данные пришли из документа
Отмечайте источник и дату; при влиянии на решение сопоставляйте с фактическим состоянием.
Вывода пока нет
Не заменяйте неизвестное предположением — сформулируйте отдельное задание на проверку.
Короткие ответы на частые вопросы
Что входит в обмер коммерческого помещения?
Обычно фиксируют геометрию, высоты, проёмы, конструктивные элементы, перепады, доступные инженерные точки, фасад и вход, а также делают фотопротокол. Точный состав зависит от будущей задачи и требуемой точности.
Почему плана БТИ может быть недостаточно для проектирования?
План БТИ создаётся не как детальная обмерная основа интерьера и может не отражать текущую отделку, оборудование, локальные короба, высоты и инженерные точки. Его нужно использовать для сверки, а не автоматически заменять им фактический обмер.
Какие фото и отметки нужны вместе с размерами?
Нужны общие виды по последовательному маршруту, крупные кадры проёмов и узлов, фотографии инженерных точек, фасада, дефектов и недоступных зон. Каждый значимый кадр связывают с меткой на плане.
Можно ли сделать обмер коммерческого помещения самостоятельно?
Для грубого предварительного отбора — иногда да. Для проектирования ответственность, полноту, метод и точность лучше заранее согласовать со специалистом, особенно если объект сложный, занят или имеет недоступные конструкции.
